T系列

更新时间：2018-11-21 10:27:40

关键词：T系列-减速机厂家,摆线针轮减速机,齿轮减速机,RV减速机,spinea减速机

简述：

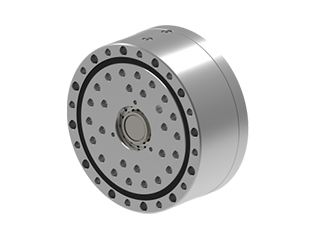

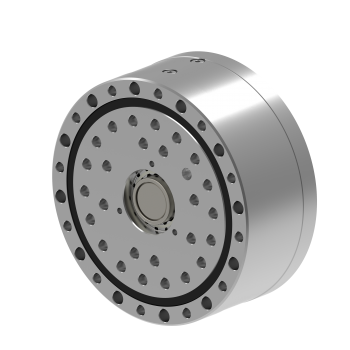

T系列是带有圆柱形壳体的Twinspin高精度减速机应用范围最广的形式。该系列内部包含精密减速机构和高强度交叉滚子轴承，又名“轴承式减速机”。这种设计可以把负载直接安装在减速机输出法兰上，省去输出端的额外轴承。T系列采用模块化设计，允许用户通过电机法兰的方式连接各种电机。标准的T系列减速机为半密封状态；需要用输入法兰和垫圈密封。SPINEA可根据客户电机结构提供全密封带输入法兰的减速机。

型号	速比	额定转矩	加速和制动转矩	容许紧急制动转矩	额定输入转速	工作周期内有效输入转矩5）	最大容许输入转速10）	倾覆刚度1）6）	扭转刚度1）7）	最大无负载启动转矩9）	最大反向驱动转矩9）
	i	TR [Nm]	Tmax [Nm]	Tem [Nm]	nR [rpm]	nef[rpm]	nmax [rpm]	Mt[Nm/arcmin]	kt[Nm/arcmin]	[Nm]	[Nm]
TS 60	35	37	74	185	2000	3000	4000	27	3,5	0,16	9
	47						5000			0,12	9
	63									0,12	10
TS 70	41	50	100	250	2000	2000	4000	35	7	0,30	11
	57					2500	5000			0,15	12
	75									0,14	13
TS 80	37	78	156	390	2000	3000	4000	62	9	0,35	14
	63						5000			0,20	15
	85									0,12	16
TS 110	33	122	244	610	2000	2000	3500	150	22	0,35	24
	67					2500	3900			0,35	28
	89					2000	4500			0,30	30
	119					2500				0,20	33
TS 140	33	268	670	1340	2000	2000	3000	340	54	0,60	40
	57					2500	3200			0,40	40
	87						4500			0,35	55
	115									0,35	65
	139									0,34	65
TS 170	33	495	1237	2475	2000	1500	3000	705	102	2,00	75
	59					2000	3500			2,00	85
	83					2500				1,40	100
	105						4000			1,20	125
	141									0,40	125
TS 200	63	890	2225	4450	2000	1500	3500	1070	178	1,90	90
	83					2000	4000			1,80	120
	125						4000			1,70	200
	169					2200	4500			0,90	210
TS 240	37	1620	4050	8100	1500	1000	2000	1800	340	3,00	90
	87					1500	3000			1,75	160
	121						3500			1,70	170
	153						3700			1,20	180
TS 300	63	2940	7350	14700	1500	1100	2500	3500	680	3,00	200
	125					1400	3200			2,00	250
	191					1500	3500			1,50	300

保留更改权

1、代表静态值。更多信息请看扭转刚度，倾覆刚度一章。
2、负载输出转速15rpm。
3、倾覆力矩Mcmax的值适用于Fa=0的情况，当Fa≠0时请看倾覆力矩一章。
4、轴向力Famax的值适用于Mc=0的情况，当Mc≠0时请看倾覆力矩一章。
5、有效转速在传递损失大于1弧分或润滑油粘度较小时可以更高，对传递损失小于0.6弧分时的有效转速请咨询厂家。
6、本参数取决于减速机的形式。
7、本参数取决于减速机的形式，速比和传递损失。
8、本参数仅供参考，具体数值取决于减速机的形式，以实际为准。
9、减速机温度低于20°C时，无负载启动转矩和反向转矩会升高。
10、取决于工作周期；实际输入转速可更高，请咨询厂家。

型号	速比	最大传递损失	平均角度传递误差1）7）	磁滞	最大倾覆力矩2)3)	额定径向力2)	最大轴向力2)4)	输入惯量8)	重量8)
	i	LM [arcmin]	ATE [arcsec]	H [arcmin]	M c max [Nm]	F rR [kN]	F a max [kN]	l [10-4 kgm2]	m [kg]
TS 60	35	<1,5	±36	<1,5	107	2,6	3,7	0,006	0,86
	47
	63
TS 70	41	<1,5	±36	<1,5	142	2,8	4,1	0,061	1,05
	57
	75
TS 80	37	<1,5	±36	<1,0	280	4,8	6,9	0,03	1,64
	63
	85
TS 110	33	<1,0	±20	<1,0	740	9,3	13,1	0,16	3,76
	67
	89
	119
TS 140	33	<1,0	±20	<1,0	1160	11,5	17	0,67	6,45
	57
	87
	115
	139
TS 170	33	<1,0	±20	<1,0	2430	19,2	27,9	1,15	11,07
	59
	83
	105
	141
TS 200	63	<1,0	±18	<1,0	3300	21,1	31,7	2,6	17,23
	83
	125
	169
TS 240	37	<1,0	±18	<1,0	5720	30,8	47,3	3,9	31,15
	87
	121
	153
TS 300	63	<1,0	±18	<1,0	12000	45,3	68,1	11,2	55,73
	125
	191

重要提示：
• 表中的负载值在使用时间为L10 =6000 小时内有效。
• 高精度减速机适用于输出转速变化的S3-S8工作制。
S1工作制请联系厂家。
• T系列减速机尺寸图不显示密封。
• 密封选项请看安装指导一章。
•工作周期内的最大转速请联系生产厂家。
• 表中的数据适用于额定工作温度。

T series特点

Case

壳体

a) TB-输出面带螺纹孔1)

b) TC-输出面带螺纹孔和通孔2)

Input flange connection

输入法兰连接

轴封/法兰选项:

a)带电机法兰

b)带输入端盖

c)不带连接法兰

Input shaft design

输入轴设计

输入轴选项：

a)带键输入轴

b)特殊定制

Installation and operation characteristics

安装和运行特征

广泛的模块化配置

1)适用于TS 60, TS 70, TS 80, TS 110, TS 140
2)适用于TS 170, TS 200, TS 240, TS 300

T series订购规格

Name 名称	Size尺寸	Ratio 速比	Series version 系列版本	Shaft version 输入轴形式
Name 名称	Size尺寸	Ratio 速比	Series version 系列版本	P (DIN 6885)	S
TS	60	35, 47, 63	TB	6	•
	70	41, 57, 75	TB	11	•
	80	37, 63, 85	TB	8	•
	110	33, 67, 89, 119	TB	14	•
	140	33, 57, 87, 115, 139	TB	19	•
	170	33, 59, 83, 105, 141	TC	24	•
	200	63, 83, 125, 169	TC	24	•
	240	37, 87, 121, 153	TC	28	•
	300	63, 125, 191	TC	28	•

带电机法兰的T系列型号订购实例：TS200–125–TC–P24–M235–P231。M235和P231是特殊定制号。

T 系列是带有圆柱形壳体的Twinspin高精度减速机应用范围最广的形式。该系列内部包含精密减速机构和高强度交叉滚子轴承，又名“轴承式减速机”。这种设计可以把负载直接安装在减速机输出法兰上，省去输出端的额外轴承。T系列采用模块化设计，允许用户通过电机法兰的方式连接各种电机。标准的T系列减速机为半密封状态；需要用输入法兰和垫圈密封。SPINEA可根据客户电机结构提供全密封带输入法兰的减速机。

优点

• 零背隙 • 力矩大 • 定位精度和重复精度高 • 扭转刚度和倾覆刚度大 • 尺寸小重量轻 • 速比大 • 效率高 • 寿命长 • 装配简单
